開關柜 1的一次和二次電路概述

開關柜的主要部件包括:真空斷路器、電流互感器、就地安裝的微機保護裝置、操作電路附件(手柄、指示燈、壓板等)。)，以及各種位置輔助開關。

其中，斷路器和電流互感器安裝在開關柜內，微機保護、附件和電能表安裝在繼電器室的面板上(使用以前的名稱，實際上沒有繼電器)，端子排安裝在繼電器室內，帶有各種電源空氣開關，端子排通過控制電纜或?qū)Ｓ貌遄c斷路器機構連接。

為了理解開關柜的二次接線，我們需要找到兩張圖紙:

微機綜合保護制造商提供的保護原理圖和接線圖；

開關柜制造商提供的二次原理圖、接線圖、端子框圖和斷路器機構原理圖。制造商紙張的綜合保護是開關柜制造商設計的原始基礎，也是我們審查開關柜制造商圖紙的基礎。

開關柜出廠原理圖一般是根據微機保護的原理圖修改，然后示意性地畫出電流、電壓和信號量的輸入，以及控制量的輸出。

第二，中心開關柜二次接線

KYN28A中央柜為10kV開關柜型，較常用于城市地區變電站型，由柜體和可抽出部件(中央手推車)組成。機柜分為手車室、主母線室和電纜室。中繼儀器室。

1.中繼室

繼電器室面板設有微機保護裝置、操作手柄、保護出口壓板和指示燈(關閉位置紅燈、分檔位置綠燈、儲能完成黃燈)；

2、手車(斷路器)室

中央柜中較常用的斷路器是VS1真空斷路器，斷路器機構中的接線通過專用插座與繼電器室的接線盒連接。一段插頭與斷路器機構固定連接，另一段為專用插頭。匹配的插座安裝在斷路器室的右上方，并從插座連接到繼電器室的接線盒。為了了解二次回路，我們需要對運行過程有一定的了解。

中間柜斷路器手車有三個位置:斷開、測試和操作(需要注意的是，斷路器手車和斷路器是兩個概念，斷路器手車實際上是斷路器及其座)。

正常運行時，斷路器手車處于運行位置，斷路器處于合閘位置，二次線插頭與插座連接。

手動跳閘后，斷路器處于斷開狀態，手車處于運行位置；用專用搖把將斷路器手車搖出至試驗位置，可拔出二次插頭(手車在運行位置時不能拔出)；

繼續搖動，手車退出斷路器室并處于斷開位置。

斷開位置:斷路器與一次設備(母線)無連接，失去操作電源(二次插頭已拔出)，斷路器處于斷開位置；

測試位置:二次插頭可以插入插座獲得電源。斷路器可以開關，相應的指示燈亮。

斷路器與一次設備沒有連接，可以進行各種操作，但不會對負載側產生任何影響，因此稱為試驗位置。

操作位置:斷路器與一次設備連接。接通電源后，電力通過斷路器從母線傳輸?shù)捷旊娋€路。

中央機柜沒有傳統意義上的隔離開關概念。手車處于試驗位置時，相當于傳統隔離開關斷開，即斷路器和主回路(一次母線)有明顯的斷開點。

3.中繼室

95X系列微機保護裝置由上海郭子電力科技有限公司為中央柜設計，體積小。功能齊全?？梢詫崿F(xiàn)三級過流。過壓。欠壓、三相重合閘、逆時限等常規繼電保護功能。

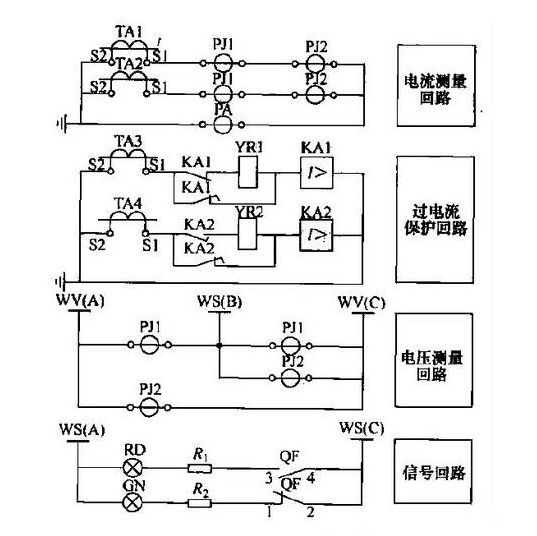

(1)電流回路

從下圖可以看出。要訪問的電流互感器模擬量是A、B、C和相電流。(當然，在某些項目中，A相和C相是相連的，不完全星形法)一次電量也可以顯示在微機保護裝置上，并且該電量取自保護等級。如果對精確度有特殊要求?？梢詭y量級的串聯電流表。

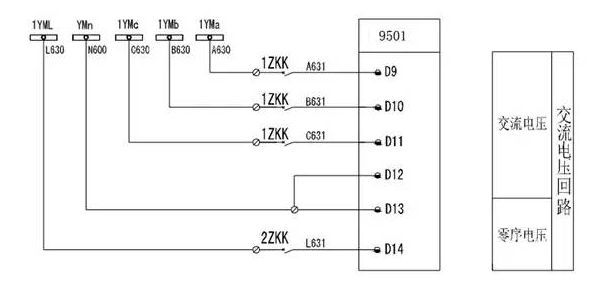

(2)電壓回路

從上圖可以看出，要連接的電壓互感器模擬量是A、B、C和相電壓。當然，如果需要，可以連接零序電壓進行零序電壓保護。從圖中可以看出，這種連接是星型連接。如果是電壓/電壓連接，D9和D12可能會短路。

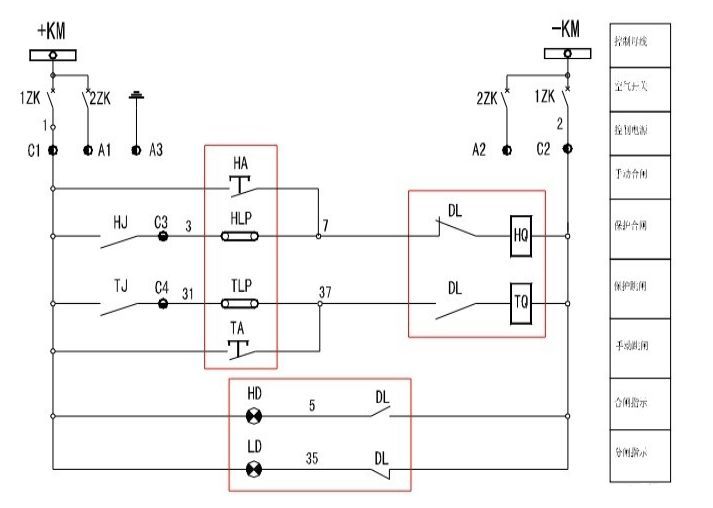

(3)、操作電路

95X的運算電路整體上比較簡單。直覺。它比傳統的綜合保護更便于操作和使用。容易理解。它更容易操作。紅色盒子中的設備不是GZP-95X的一部分，它們由開關柜制造商提供，并安裝在繼電器室的面板上。并且連接到斷路器的閉合位置。

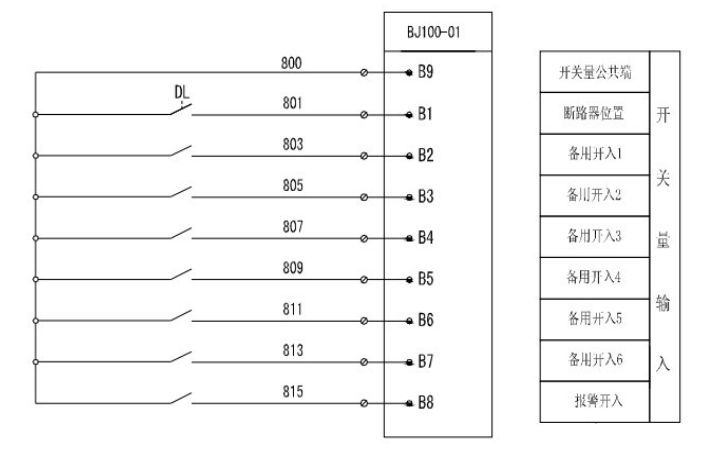

(4)打開進氣回路

以上是設備的遠程信號(開關量)電路。與110千伏電壓等級設備的保護裝置不同，35/10kV設備的保護、測量和控制是一體化設計，即一體化為一個裝置。移除斷路器位置。其他金額可自行定義。同時，它還提供報警輸入信號?？梢詫崿F(xiàn)非電量跳閘信號輸入。

三、關于乙相電流互感器

B相電流互感器的作用:一般只安裝A相電流互感器和C相電流互感器。為什么現在安裝B相電流互感器？

這主要是由于小電流接地選線功能。當10kV架空線路單相接地時，允許其繼續運行一段時間，但必須確定哪條線路接地，以便盡快檢查和修復線路，即“選線”。

線路選擇基于線路的零序電流是否為零。零序電流是三相電流的矢量和，正常情況下理論值為零，單相接地時測得的零序電流不為零，可以判斷線路故障。因此，有必要配置三相電流互感器來計算零序電流。

對于電纜出線，在高壓(10kV)電纜上安裝一個專用的零序電流互感器，不需要計算三相電流互感器的總和，通過配置A、C兩相電流互感器即可實現保護功能。
