福州大學電氣工程與自動化學院和國家電網福建連江縣供電有限公司的研究員陳、陳、高偉在2016年第9期《電氣技術》上撰文。他們?cè)O(shè)計了一套變電站10kV開關柜運行環境監控系統，解決了內部防火堵泥情況、溫濕度等運行環境難以實時控制和存在安全隱患的問題。

該系統的網絡架構基于無線傳感器網絡和以太網的混合。每個監控終端通過無線傳感器網絡與通信管理機進行信息交互，通信管理機通過以太網與上位機軟件進行通信。本文介紹了軟硬件設計、無線傳感器參數配置、上位機軟件設計等。結合變電站10kV開關柜內的特殊運行環境對系統進行了描述。

在無人值守變電站的情況下，操作人員無法實時控制10kV開關柜的防火泥漿的堵塞情況和溫濕度。在極端情況下，防火泥漿的堵塞可能會脫落，電纜接頭的溫度可能會突然升高，機柜內空氣的濕度可能會突然升高。如果此時不及時采取有效措施進行監控，10kV開關柜的安全運行很容易受到干擾。如果消防泥漿脫落，小動物鉆入10kV開關柜，可能造成相間或接地短路，造成電力事故；對于潮濕地區的變電站來說，雖然目前每開關柜都配有一個加熱器來驅潮，但操作人員無法從遠處了解加熱器的運行狀態和機柜內的濕度，從而造成潛在的事故。

因此，針對目前無法實時掌握和控制內部防火堵泥和11+10kV開關柜溫濕度條件的現狀，開發了一套實時監控變電站10kV開關柜防火堵泥、溫濕度條件和智能防潮的智能監控系統，即變電站10kV開關柜安全運行智能監控系統。

1總體系統設計

該系統由五部分組成:消防泥漿堵漏監控終端、無線測溫終端、智能除濕監控終端、通信管理機和上位機平臺軟件，如圖1所示。

基于ZigBee協議棧的無線傳感器網絡用于消防泥漿堵漏監控終端、無線測溫終端、智能除濕監控終端和通信管理機之間的通信，是一個2.4千兆赫的網狀網絡

其中，消防泥漿堵漏監控終端用于監控動物的入侵和消防泥漿的破壞，并通過ZigBee無線通信網絡立即向通信管理人員報告任何異常情況。無線測溫終端通過將數字測溫元件貼在開關觸點的加熱位置，通過熱傳導感應熱點的溫度，定期采集熱點的溫度數據，并將溫度數據上報給通信管理機。智能除濕監控終端可以實時監控開關柜范圍內的溫度和濕度。根據傳感器信息，加熱器、排氣扇和半導體制冷裝置由冷凝算法智能控制，以驅濕和破壞冷凝條件。

同時，控制終端可以將當前的溫濕度值、露點值和除濕設備的運行狀態通過2.4千兆赫的紫蜂無線網絡實時傳輸?shù)酵ㄐ殴芾頇C(jī)，直至上位機監控平臺，還可以遠程接收上位機監控平臺發出的命令。通信管理機承擔數據傳輸和協議轉換的角色。ZigBee模塊從控制終端接收數據，并向其發送控制命令。采用以太網通信，將監控的工作環境和狀態信息數據主動上傳到上位機軟件平臺的應用服務器，并接收和發送命令到網絡服務器。

上位機平臺軟件包括應用服務器、數據庫服務器和本地客戶端:應用服務器主動接收通信管理機發送的監控?cái)?shù)據，并將監控?cái)?shù)據保存到數據庫服務器；數據庫服務器用于存儲參數信息、實時數據和歷史數據；本地客戶端提供參數數據、實時數據、歷史數據，并通過應用服務器向應用服務器發送和接收監控命令。

2終端設備設計

2.1消防泥漿堵塞監控終端的設計

消防泥漿堵漏監控終端主要由五部分組成:紅外熱釋電感應模塊、振動傳感器模塊、通信模塊、控制模塊和電源模塊，如圖2所示。中央處理器通過CCP采集模塊采集紅外熱釋電傳感器的信息，判斷小動物是否通過。同時，中央處理器通過輸入輸出端口采集植入防火泥漿的振動傳感器的信息，判斷防火泥漿的位置狀態。

通過兩者的結合，得到防火泥漿的封堵狀態；如果防火泥漿堵塞異常，中央處理器通過ZigBee無線通信模塊將報警信息上傳到通信管理機，并進一步通知上位機，通過上位機通知操作人員及時檢修防火泥漿，以保證設備安全可靠運行。

熱釋電傳感器對溫度敏感，當入侵物體的溫度與環境溫度不同時，熱釋電傳感器輸出δT。本設計選用GH-718作為紅外熱釋電傳感器，采用紅外熱釋電傳感器和菲涅爾光學透鏡設計。工作電壓DC4.5~20V，靜態功耗50μA，傳感距離7m，傳感角度110°。

振動傳感器為MMA7455L，為XYZ三軸低G加速度傳感器，工作在2.4~3.6V低壓。分辨率高達64 lsbs?？沙惺芨哌_(dá)5000克的高強度沖擊。選用微芯片公司的20針8位CMOS閃存單片機PIC16F690作為中央處理器，待機狀態電流為50nA，空閑狀態可進入超低功耗睡眠模式，工作溫度范圍為-40℃~ 125℃；選擇低頻晶體振蕩器(4 MHz)以進一步降低功耗。超低功耗喚醒、高灌溉/牽引電流能力和超低功耗節能睡眠模式。

紫蜂模塊采用digi公司的XBee模塊，通過串口通信與中央處理器通信，采用基于IEEE 802.15.4標準的紫蜂協議，采用網狀結構，紫蜂通信采用自由2.4GHz通道，模塊配置為路由器模式，不休眠，采用3.3V DC電源。

終端電源取自220伏交流電壓，220伏交流電壓通過YAW3S05T(交流/DC)電源轉換模塊降低至5伏DC電壓，提供給人體紅外感應模塊使用。同時，SPX1113.3電源模塊進一步將5V DC電源降低到3.3V，供中央處理器、紫蜂等模塊使用。

圖2消防泥漿堵漏監控終端

3]，接口電路為XBee模塊。通信管理機與上位機平臺采用以太網通信，接口電路為RJ45模塊，鏈路層通信協議為TCP。

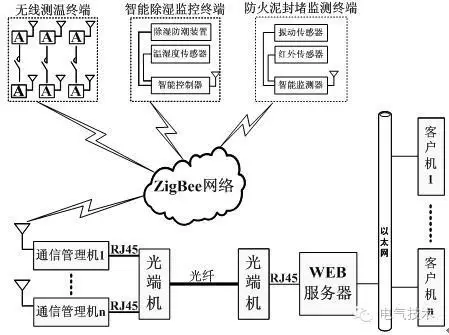

圖1 系統構成框圖

-[

泥漿堵塞監測終端程序包括初始化、振動數據采集、熱釋電傳感器狀態監測和數據主動報告。初始化主要完成輸入輸出端口設置、EEPROM數據讀取、中斷設置、定時器設置、振動模塊配置、自檢等。由于PIC16F690單片機有自己的EEPROM模塊，監控終端的地址和振動模塊的加速度監控閾值都存儲在EEPROM中，可以在刻錄時寫入，也可以通過通信修改。

振動模塊的配置主要是選擇啟動時的測量范圍和精度，判斷是否連接，如果沒有連接或斷開則報警。為了防止剛通電時的振動，中央處理器在通電后啟動振動傳感器，并保持1分鐘，每100毫秒采集一次振動數據，根據自適應抗干擾濾波算法判斷火泥是否脫落，并產生SOE事件報警。為了防止干擾信號引起的誤報警，根據防滅火泥漿脫落的特點，如果振動超過極限持續時間達到閾值(默認設置為2s)，則認為報警信號可靠，并產生SOE事件報警。

當紅外感應區域被入侵時，紅外傳感器將向中央處理器發送報警狀態。當狀態持續時間達到閾值時，它也被認為是可靠的警報信號，并產生SOE事件警報。中央處理器通過紫蜂模塊每30秒向上位機報告一次終端的狀態。終端有三種狀態:正常、入侵和掉線。如果終端在事件發生后有兩種狀態，將立即被報告為SOE事件。

2.2無線測溫終端的設計

無線測溫傳感器主要安裝在開關柜的觸點上，定期測量觸點溫度并主動上傳。工作原理很簡單。中央處理器通過I2C接口與溫度傳感器交換數據，實現溫度信息采集。然后中央處理器根據協議對采集到的數據信息進行一系列的狀態判斷和設計處理，較后通過串口通信接口將數據發送到ZigBee模塊。

由于工作環境特殊，供電不方便，采用電池供電方案，因此在軟硬件設計中應較大限度地降低功耗，并選擇在高溫低功耗模式下工作的元器件。

無線測溫終端的軟件設計包括溫度檢測、溫度數據傳輸和低功耗管理?？紤]到一般環境下熱點的溫度變化不明顯，為了降低測溫傳感器的功耗，軟件設計采用了短周期溫度數據采集、長周期主動數據傳輸和循環睡眠等方法。圖4是無線測溫傳感器的主要工作流程圖。

中央處理器每15秒收集兩次溫度值，并驗證兩個溫度值，以驗證數據的有效性。TMP102的轉換溫度需要26毫秒，因此為了降低功耗，在轉換溫度期間，中央處理器進入睡眠狀態26毫秒。終端地址存儲在可編程只讀存儲器中，僅在中央處理器初始化時讀取，并存儲在數據區中使用，從而避免頻繁的可編程只讀存儲器讀取并增加功耗。

將當前讀取的有效溫度值與上次保存的溫度值進行比較。如果溫差超過某個閾值，直接上傳數據；否則，每5分鐘發送一次數據。使用適當?shù)姆椒ㄑ娱L(zhǎng)傳輸間隔可以提高電池的使用壽命。當溫度超過75℃的上限值時，進入預警狀態，直接上傳溫度數據，累計3次后，轉換為每5分鐘發送一次數據；當溫度再次降到73℃以下時，警告狀態被解除。

在正常操作期間，無線數據收發器模塊處于睡眠狀態。僅當需要發送數據時，才通過拉低引腳電平來喚醒XBee模塊，并且在數據傳輸完成后，XBee模塊在上拉電平進入睡眠狀態。在軟件進入睡眠狀態之前，所有空閑的輸入/輸出端口都被配置為輸入，并且正在使用的輸入/輸出端口的電平狀態應該與所連接的設備保持一致，以避免電流在引腳上流動并降低模塊的功耗。

圖4無線溫度傳感器工作流程圖

4]。

采用TI公司生產的TMP102數字式溫度傳感器，其具有體積極小、低功耗等特性。TMP102采用SOT563封裝，高度只有0.6mm；較大工作電流只有10μA，休眠電流只有1μA。選擇8位單片機PIC16F1823作為CPU，待機狀態下電流為20nA，空閑狀態可進入超低功耗休眠模式，工作溫度范圍為-40℃~125℃。

單片機工作于外部晶振模式可使工作功耗較小，也能提供精確度更高的時基，選用低頻晶振（4MHz）。ZigBee無線模塊通過串口與CPU進行通信，配置為終端，可休眠。CPU通過拉高或拉低SLEEP_RQ引腳電平即可控制XBee是否進入休眠狀態，休眠時XBee較大工作電流僅為1μA。采用TLH4902 TADIRAN電池供電，高低溫特性好，工作溫度范圍-55℃～85℃，一般壽命長達20年。

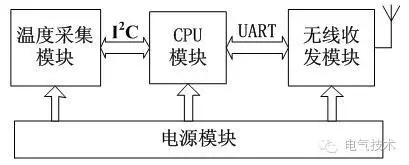

圖3 測溫終端系統框圖

-[

2.3智能除濕監控終端的設計

智能除濕監控終端采用分體設計模式，由控制模塊和潮汐驅動模塊組成(如圖5所示)?？刂颇K包括電源轉換模塊、溫濕度采集模塊、微處理器模塊、繼電器輸出模塊、開關量采集模塊和通信模塊

單片機采用微芯片的16位PIC24FJ64G -004。其主要功能特點如下:多達26個可用的外圍引腳；2個I2C模塊；2個通用異步收發器模塊；5個帶可編程預分頻器的16位定時器/計數器；4個外部中斷源。電源轉換模塊的220伏至12V部分采用臺灣魏明的開關電源模塊RPS-712，輸出電流范圍為0~6.3A，紋波和噪聲為100兆歐，電壓精度為2.0%，輸入電壓范圍為90 ~ 264伏交流電或70 ~ 127伏DC。

溫濕度傳感器采用森西里奧公司的SHT11，具有集成度高、功能全面、體積小、響應速度超快、抗干擾能力強、性價比高等優點。溫度采集范圍:-40℃~+120℃，精度:25℃0.5℃，0 ~ 40℃0.9℃；濕度采集范圍:0 ~ 100%相對濕度，精度:3.5%相對濕度；傳感器通過數據線DATA和時鐘線SCK傳輸數據。

開關值為無源或有源輸入信號，經PC817光電隔離后輸入單片機。無線通信模塊配置為路由器模式，不會休眠。潮汐驅動模塊中的加熱和溫度控制裝置擴展了接線盒中現有的加熱板，電源電壓為220伏。由于加熱速度快，除濕效果不明顯，用于控制接線盒中的環境溫度。制冷除濕裝置為半導體制冷除濕機，由兩組風扇、兩組導熱金屬塊、半導體制冷片和接水板組成。為了提高冷凝控制過程的動態性能，采用閉環控制BUCK電路實時調節除濕機的輸出功率。

無線溫濕度控制器作為終端箱防潮控溫的核心，由溫濕度采集處理模塊、ZigBee通信模塊、紅外通信模塊和控制策略模塊組成。主要流程圖如圖6所示。

圖6控制器主要流程圖

5]。電源轉換模塊將220V交流電源轉換成直流12V、直流5V、直流3.3V輸出，供給其他模塊使用。溫濕度采集模塊可以采集溫濕度數據，并轉換為數字信號輸出。

微處理器用于控制溫濕散熱片、溫濕度的采集，信息處理，控制命令的處理，并管理其他模塊。繼電器輸出模塊根據微處理器模塊發出的指令，控制制冷裝置和加熱裝置的工作。開關量采集模塊可以通過門限開關采集柜門狀態，或通過空開輔助模塊采集空開的狀態。通信模塊主要負責將電信號轉換為無線電波信號，實現信息的無線傳輸。驅潮模塊由加熱控溫裝置和制冷除濕裝置組成。

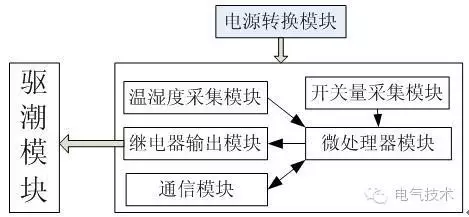

圖5 智能除濕監控結構終端圖

-[

中央處理器每1秒采集一次溫濕度值并進行判斷處理；每隔30秒，通過無線通信模塊上傳溫濕度值、露點值、除濕設備運行狀態等數據；當中央處理器接收到數據幀時，根據控制代碼判斷是通過ZigBee通信還是紅外模塊進行處理。紅外模塊支持紅外手持設備讀取附近的終端數據。

控制終端通過兩種方式?jīng)Q定是否啟動除濕防潮設備進行除濕和溫度控制。

一是根據溫度和相對濕度計算露點值，并將露點值與當前溫度的差值作為除濕機的啟動條件。根據溫度和預設閾值之間的比較來確定。

其次，強制啟動遠程監控平臺，通過遠程監控平臺的軟件窗口分配除濕設備的運行時間，時間到達后除濕設備返回到原始狀態。以上兩種方法構成了除濕防潮設備相對完善的控制方法。

3通信管理機的設計

通信管理機是基于RCM6760模塊的嵌入式系統。其功能是通信管理和協議轉換。硬件結構可以分為兩部分:系統和接口。系統部分是通信管理機的核心硬件，主要包括中央處理器、存儲器、復位及其外圍電路。CPU采用RCM6760，具有體積小、內置時鐘芯片、多串口、外設豐富等優點。它適用于多串口多任務的嵌入式系統協議轉換器。

此外，該模塊的編譯環境中移植了μC/OS-II，大大縮短了項目開發周期。RCM6760模塊帶有1MB閃存作為程序存儲器。板載4位串行閃存AT45DB041B用作數據存儲器，其存儲內容包括:歷史故障信息、所有通信協議和串行通信接口的設置參數。通信管理機的接口電路包括以太網模塊、ZigBee模塊等。其中，ZigBee模塊采用XBee PRO模塊，配置為網絡協調器，負責網絡的建立和維護

定時管理任務主要負責定時和延時，包括以太網重傳延時、以太網傳輸延時和心跳包傳輸延時功能。數據主動上傳和心跳數據包上傳的默認時間間隔分別為5分鐘和2分鐘。數據分析任務主要負責與主站服務器的數據交換。操作對象是全局變量、以太網發送緩沖區和以太網接收緩沖區。物理層根據以太網協議進行數據傳輸，協議層根據主站協議進行分析和封裝。

ZigBee通信任務負責與各個終端的數據交換。通信協議是底層終端的串口通信協議。ZigBee通信任務的操作對象是全局變量、ZigBee數據接收緩沖區和ZigBee數據發送緩沖區，如圖7所示。

ZigBee通信任務分為兩部分:發送數據和接收數據。分布式數據可以分為兩類:首先類是分布式查詢?nèi)蝿?wù)；第二類是更改任務，包括閾值設置、手動自動設置和起止控制。

在通信協議方面，設計采用統一的幀格式，具體說明如表1所示。地址字段代表終端設備的地址，命令代碼包括設置終端參數、讀取終端數據、終端報警、通信響應等功能。校驗和和響應機制用于處理通信錯誤，提高通信的穩定性和準確性。

在正常通信過程中，如果接收方接收到正確的數據并且驗證一致，它將向發送方返回響應信號。當發生通信錯誤，即校驗失敗時，數據發送方無法在預設的時限內收到對方的響應信號，因此需要延遲重傳。

表1幀格式描述

6]。

通訊管理機的軟件設計部分按功能將任務劃分為定時管理、以太網通信、數據解析和ZigBee通信任務[7]。各任務間的關系如圖7所示。

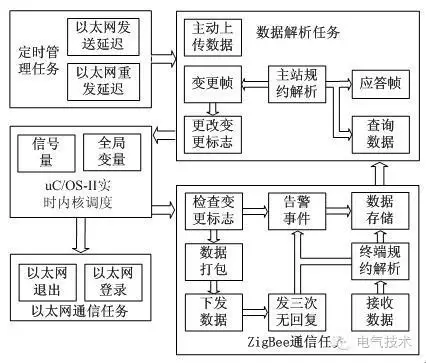

圖7 通信管理機任務

-[

4.上位機軟件設計

變電站10kV開關柜安全運行智能監控系統由六個模塊組成:系統管理、臺賬信息建立和維護、開關柜監控、歷史數據展現、國企事件管理和系統幫助[8]。

其中，系統管理模塊包括用戶管理、角色管理、模塊管理、部門管理等功能，為系統提供了靈活的權限配置和可靠的安全性。賬戶信息建立和維護模塊可用于建立、維護、變更和查詢系統、通信管理機、電壓等級和開關柜設備信息等。開關柜監控模塊實時顯示當前開關柜溫度、濕度、運行狀態等數據，并可通過網絡控制開關柜運行模式和運行狀態。歷史數據模塊可以查看開關柜監控的歷史信息，并提供生成和打印歷史數據報表以及開關柜歷史數據對比圖的功能；SOE事件模塊用于檢查各種設備的異常數據，確認異常數據并填寫原因；系統幫助模塊提供系統說明。

結論

該系統采用無線傳感器網絡作為數據傳輸通道，每個終端成為網絡上的一個節點，并能在網絡中運行。在數據傳輸過程中，數據以加密形式傳輸，提高了網絡運行的穩定性。通信管理機作為通信網絡與監控設備之間的接口設備，承擔著數據采集的任務，需要接收來自下層眾多終端的ZigBee模塊的數據包。

設計中采用了基于RCM6760的嵌入式操作系統。網絡通信采用API操作模式，采用多對一路由模式?？梢杂行岣遉igBee網絡的路由效率，保證ZigBee網絡的暢通。利用以太網的光纖通道可以實現與上位機的互聯。

主站具有友好的人機界面、純WEB技術和B/S架構。其功能模塊是根據供電企業的不同職能部門設計的，易于被用戶接受。因此，變電站10kV開關柜運行環境監控系統是一種優質的開關柜防潮控溫設備，可作為新舊開關柜冷凝控制器的替代和首選設備。
