國電江蘇電力有限公司揚州供電分公司、中國能源建設集團江蘇電力設計院有限公司、無錫賽福電力環境控制設備有限公司的研究員陳固、游婷婷、劉明濤、方成在2019年第11期《電氣技術》雜志上撰文指出，柜內空氣冷凝是變電站開關柜運行閃絡故障的主要原因。

在分析冷凝形成機理的基礎上，提出了消除電纜溝進線內高壓開關柜時冷凝的技術實施方案。通過使電纜溝和開關室內的空氣溫度和濕度參數趨于均勻，有效地避免了內部在高電壓開關柜時冷凝的產生。工程實踐證明，該技術方案是可行的。

隨著經濟發展和城市建設的不斷推進，城市用電負荷密度的增加和城市建設美化要求的提高，越來越多的城市變配電設施從室外轉移到室內，輸電線路也從架空轉移到地下電纜溝敷設。通過對現有變配電站高壓開關柜運行故障的分類分析，發現開關柜內空氣凝結是導致絕緣強度下降和開關柜故障的主要因素之一。

在分析高壓開關柜空氣凝結原因的基礎上，提出了解決電纜溝內空氣凝結問題的技術方案，通過消除氣室開關柜與電纜溝之間的空氣溫濕度差，保證高壓開關柜不會發生凝結閃絡，防止運行故障的發生。

1高電壓開關柜運行環境分析

現有的變電站開關室采用機械通風、空調制冷、除濕機等方法來滿足一年中的大部分時間的要求。但是，在某些特殊時期，由于室外氣候的突然變化(主要指氣溫、濕度和粉塵濃度的變化)，電纜溝內的電氣元件或電氣柜的結構元件(如圖1所示)會發生結露，結露開關柜，導致設備絕緣性能顯著下降，甚至擊穿、設備腐蝕、設備加速老化、局部放電和部件損壞，使設備更容易發生故障，增加維修成本，降低電網安全運行概率等。

圖1電纜溝蓋板的冷凝現象

1.1揚州地區的氣候特征

由于揚州位于江蘇省中部，長江與京杭大運河交匯處，水系發達，位于沿江或低洼地區的含水量變電站的土壤和空氣含水量較高。同時，揚州屬于亞熱帶濕潤氣候區，夏季屬于江南梅雨氣候。外部空氣中存在的水蒸氣慢慢滲入設備，導致電纜溝中水蒸氣的水分含量=±0 +,逐漸上升，容易導致冷凝。

1.2 開關柜運行環境特征

1)開關柜引入電纜溝

采用電纜溝入口和接地布置，房間開關柜與室外大氣相通，室內外溫差變化很大。電纜溝在地下時，其內部溫度受土壤溫度影響較大，變化較小。然而，由于電纜溝底部和壁面的水分滲透和蒸發，溝內空氣的相對濕度較高，露點溫度與溝內空氣溫度的差異相對較小，通常在9℃至12℃之間。

冬季，當開關室內溫度低于10℃時，電纜溝內的潮濕空氣會在電纜溝蓋板內側和開關柜底板上形成冷凝。在夏天，當潮濕的室外空氣進入房間時，室內空氣的露點溫度上升。當溫度超過電纜溝蓋板溫度時，室內空氣將凝結在電纜溝蓋板的上表面。

2)開關柜結構分析

根據12.3.2.2《中國國家電網公司18大反事故措施》，為防止開關柜火災蔓延，該柜的柜體、母線室及其他功能間之間應采取有效的阻隔和隔離措施。因為開關柜本身缺乏空氣循環條件，所以進入設備的水蒸氣不能自行排出。晚上，當金屬墻板的溫度低于空氣的露點溫度時，就會發生冷凝。白天，冷凝物會蒸發并變成水蒸氣。潮濕的空氣會積聚很長時間，冷凝會反復發生。

國家電網公司《十八大反事故措施》中的12.3.1.6規定，開關柜配電室應配備通風、除濕和防潮設備，以防止冷凝引起的絕緣事故。常見的溫濕度控制器開關柜安裝在開關柜的上柜門板上，溫濕度傳感器嵌在控制器中，加熱器安裝在開關柜的后柜側壁上，加熱器無法根據溫濕度進行有效控制。當內外空氣溫度差開關柜大時，在開關柜內容易產生冷凝。

3)開關柜房間環境分析

當常規開關柜房間通風系統運行時，室外空氣通過進氣百葉窗或門窗之間的縫隙等進入房間。，吸收室內開關柜設備散發的熱量，然后通過風扇排出房間。由于缺少溫濕度聯鎖控制系統，通風系統的啟?？刂菩枰\行維護人員手動操作，揚州地區濕度較高。春秋兩季，尤其是雨季，空氣濕度大，冷熱交替頻繁。高濕度空氣不能通過通風系統有效排出，這使得長時間處于高濕度環境中開關柜。

1.3冷凝對開關柜的影響分析

1)對空氣絕緣的影響

結果表明，當溫度保持不變，球隙放電電壓低于80%相對濕度時，隨著相對濕度的增加，放電電壓逐漸增大。在相對濕度高于80%的高濕度條件下，隨著相對濕度的增加，放電電壓不會由于高濕度而嚴重降低。因此，當空氣的相對濕度小于95%相對濕度時，對開關柜的空氣絕緣沒有顯著影響，但是當有冷凝時，球隙的放電電壓下降到接近正常值的一半。

2)對導體的影響

對大量開關柜內部絕緣故障的分析表明，由于潮濕空氣的腐蝕，斷路器的大量手車觸頭和母線被氧化。斷路器手車的動、靜觸頭氧化后，一方面粉狀氧化物會落入觸頭盒，減小爬電距離；另一方面，增加動觸點和靜觸點之間的接觸電阻容易導致熱故障。加熱后，絕緣材料受熱分解，絕緣性能下降。

3)對絕緣材料的影響

開關柜絕緣有三種類型的絕緣支柱、母線套管和接觸盒，通常用環氧樹脂壓鑄而成。在潮濕環境中，由于材料內部結構基團的極性和吸水性，很容易與水分子結合形成氫鍵，從而增加電導率，降低表面電阻率和體積電阻率。

冷凝會在絕緣材料表面形成結晶水。當空氣中的灰塵溶解在結晶水中時，由于局部電子的快速運動和結合，會在絕緣材料表面形成小電弧燃燒，破壞絕緣材料的表面絕緣。隨著分解效應和閃絡效應的積累，絕緣表面會形成灰色粉末痕跡，這將徹底破壞絕緣性能，最終導致相間短路或?qū)Φ囟搪贰?/p>

根據對揚州地區變配電站運行故障的總結分析，電纜溝內的濕凝結與開關柜絕緣性能下降有很大的相關性，因此消除電纜溝內的濕凝結有利于防止因開關柜凝結而導致絕緣下降。

2凝結機理分析

根據空氣動力學理論，通過濕空氣的濕度圖分析冷凝機理(如圖2所示)。首先，介紹了濕度控制空氣的三個概念，即含水量、相對濕度和露點溫度。

濕空氣是指含有水蒸氣的空氣；含水量和相對濕度是表征潮濕空氣中水蒸氣含量的參數。含水量是每千克干燥空氣的水蒸氣含量，是水蒸氣含量的絕對值，在焓濕圖中以橫坐標表示。

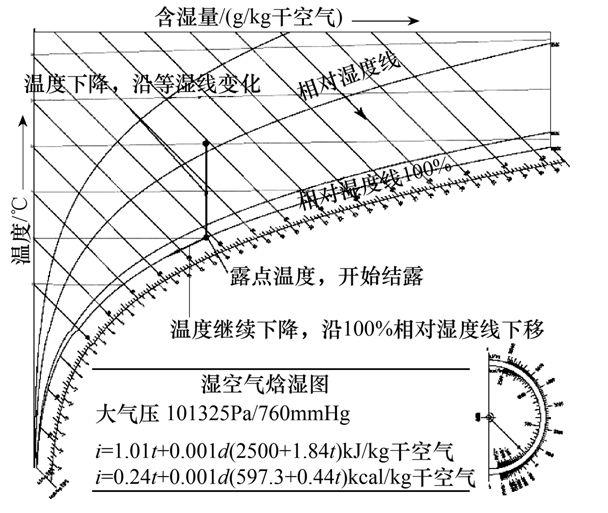

圖2潮濕空氣的濕度圖

相對濕度(RH)是濕空氣的絕對濕度(水分含量)與在相同溫度下可達到的最大絕對濕度(最大水分含量)之比，是空氣中水蒸氣含量的相對值。這是焓濕圖中的一系列拋物線。飽和空氣是指在一定溫度和壓力下，能容納最大量水蒸氣的潮濕空氣狀態，其相對濕度為100%，位于焓濕圖的底部。

露點溫度是指在水分和氣壓不變的情況下，空氣冷卻到飽和時的溫度。焓濕圖中對應于100%相對濕度的縱坐標溫度是對應于含水量的狀態下的露點溫度。

如果被濕空氣接觸的物體的表面溫度低于空氣的露點溫度，則空氣將熱量傳遞給被接觸的物體，并且空氣的溫度下降，同時其相對濕度增加，并且物體的表面溫度上升。然而，兩者的上升速度是不同的。通常，空氣的熱容量較低，并且在吸收熱量后，冷卻速率高于固體物體的冷卻速率。當空氣溫度下降到露點溫度時，它仍然高于物體的表面溫度，并且空氣溫度將繼續下降。這時，空氣中的水蒸氣將以液體形式從空氣中分離出來，從而在物體表面形成冷凝。

通過以上分析，可以發現形成空氣凝結的條件是濕空氣(濕氣)和物體與空氣之間的溫差。如果這兩個條件都不滿足，冷凝就不會發生。

3防止冷凝的措施

根據冷凝的主要原因，從減少進水和防止溫差兩個方面有效防止電纜溝內產生冷凝。

3.1控制電纜溝和開關間的溫差

控制電纜溝中的空氣溫度和上部開關室中的空氣溫度之間的差異并減少冷凝的最直接的方法是有效地混合兩者的空氣。開關室的熱特性決定了開關室上部的空氣溫度高于開關室下部的空氣溫度。因此，開關室頂部溫度較高的空氣通過通風設備送入電纜溝。與電纜溝內的空氣混合后，空氣溫度升高，相對濕度降低，并通過出風口再次排入開關室，使開關室內的空氣溫度更加均勻，同時保持電纜溝干燥。

3.2保持開關室溫度均勻

室內溫度場分布的均勻性主要取決于室內氣流組織。保持合理的室內氣流組織是保持室內溫度均勻性的重要途徑。

為了有效控制室內氣流組織，系統采用正壓送風和自然或機械排風的氣流組織。根據開關室電氣設備的加熱特性，較低溫度的空氣從開關室的下部送入?？諝庋刂孛鏀U散，擴散到整個房間。達到開關柜后，它吸收開關柜的熱量，然后緩慢上升。在送風設備的壓頭和開關設備的散熱所形成的熱壓的雙重作用下，送風持續供給到開關柜的加熱點，而對于開關柜的非散熱點，設備加熱所產生的熱壓效果較小，因此到達該區域的送風量較少，從而保證了開關柜之間環境空氣溫度的均勻性。

3.3保持開關柜內外溫度均勻

為了防止開關柜內的濕熱空氣積聚，應保持開關柜內外通風順暢?，F(xiàn)有部分開關柜沒有配備必要的通風設備。潮濕的空氣一旦進入，就很難及時有效地排出。隨著機柜內外溫度的變化，有冷凝的危險。

當制造開關柜時，應根據開關柜中電氣設備的功能和防塵防潮的要求，設置合理的通風設施。例如，預留的注氣孔應由過濾器入口風機定制和加壓，使柜內空氣強制流動，以實現柜內整個空間的干燥空氣循環，消除防潮死區。同時，通過噴嘴的角度設置，驅動空氣產生旋轉流動，提高除濕效率，空氣可以供應到特定的狹窄部位，實現整個機柜的防潮和防結露。

4工程技術方案

4.1解決方案設計

基于上述分析結果，本文提出的系統方案如圖3所示。系統設計思路:根據各自的參數和室內溫濕度控制要求，將開關室上部區域的室內空氣(必要時引入部分室外新風)按比例混合，然后通過環境控制設備(具有過濾、加壓、分配、加熱、降噪等功能)進行處理和加壓。)，然后送入電纜溝。

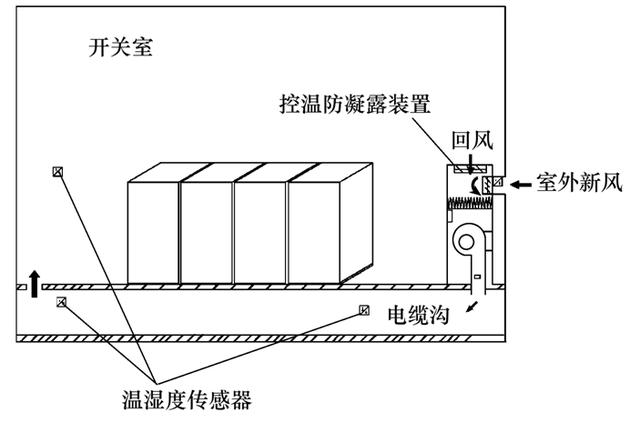

圖3電纜溝入口開關柜室溫控制和防結露方案圖

進入溝渠的空氣與圍護結構的墻體和地面對流換熱后，進入溝渠的空氣溫度降低，而溝渠中的空氣溫度升高，從而降低溝渠中空氣的濕度；空氣的持續供應增加了電纜溝的壓力，并通過電纜溝和開關室中的防火通風口進入開關室。與送入電纜溝的空氣溫度相比，開關柜下部的空氣溫度與開關室下部的空氣混合后趨于均勻。

隨著運行時間的延長，當開關室上部的空氣狀態參數超過設定值時，系統自動調節回風和新風的比例，同時通過自然出風口將上部的高溫濕熱空氣溢出房間。

4.2項目的實際運行效果

基于上述設計思想，將環境控制設備、排風裝置和室內溫濕度傳感器集成到一個智能系統平臺上，并固化在環境控制設備上。通過監控配電室、電纜溝和室外大氣的狀態參數，可以自動調節新風(室外進風)和回風(開關柜頂部區域空氣)的風量，從而防止大量室外濕熱空氣的侵入，保持室內干燥，完全防止結露。

為了檢查上述方案的實際運行效果，在揚州110千伏、220千伏電纜溝進線變電站高壓開關柜的房間安裝了上述溫控防結露裝置，如圖4所示。

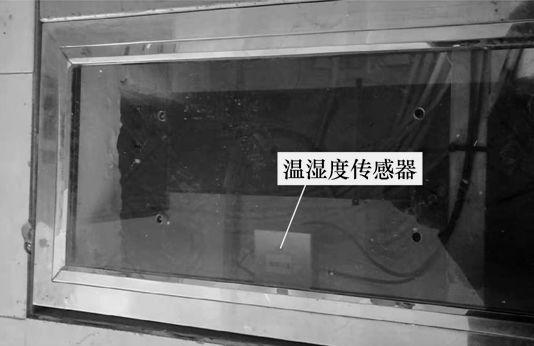

圖4 開關柜帶有溫度控制和防冷凝裝置的房間

為了測試運行效果，在系統啟動前后對電纜溝和開關室的運行參數進行了測試。比較結果如表1所示。

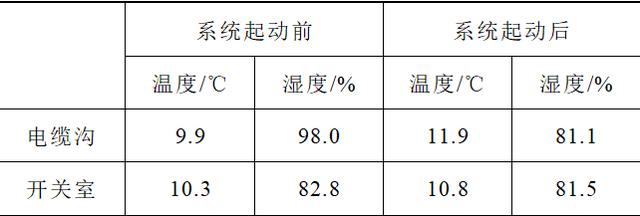

表1系統應用前后的溫度和濕度對比

表1中的數據表明，安裝溫控防結露裝置后，通過溫控防結露裝置中電加熱器的運行時間，可以降低電纜溝內空氣的相對濕度，促進開關室和電纜溝內的溫度和濕度平衡，減少電纜溝內的濕氣通過電纜連接孔進入開關柜，從而防止開關柜內電氣元件表面的閃絡現象。系統運行后電纜溝蓋板的凝結如圖5所示。與圖1相比，可以發現電纜溝蓋板背面的冷凝完全消除。

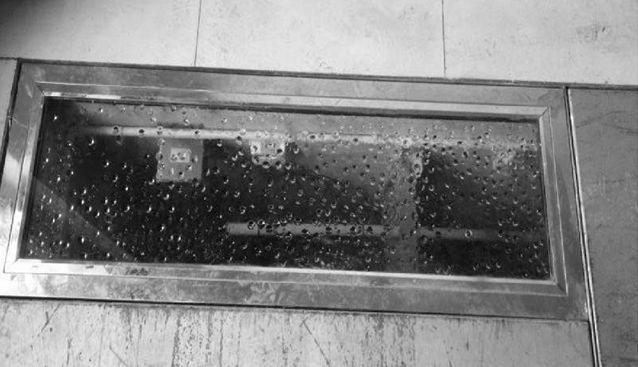

圖5電纜溝蓋板背面的冷凝(操作后)

電纜溝進線開關室安裝溫控防結露裝置后，除了上述溫度和濕度參數得到精確控制外，系統帶來的附加效果表現在以下幾個方面:

1)有效防止室外濕熱空氣的侵入。當室外空氣處于高熱高濕狀態時，溫控防結露裝置通過減少或關閉新鮮空氣入口，利用大比例的回風或短期全回風系統運行，防止?jié)駸峥諝膺M入和結露現象。

2)系統運行能耗顯著降低。夏季，利用電纜溝的自然冷卻能力來冷卻室內空氣，消除開關柜體的散熱，從而降低空調冷卻所需的能耗。

3)減少房間變電站開關柜的操作和維護工作量。由于開關柜房間保持微正壓狀態，有效控制和處理了室外空氣的進入，隨著室外空氣進入房間的灰塵量也大大減少，減少了開關站地面和開關柜表面灰塵積聚的可能性，從而防止灰塵積聚引起的閃絡，減少了運行維護工作量。

結論

通過對高壓開關柜運行故障的分析，發現濕凝結是導致開關柜故障的重要因素，濕電纜溝是導致開關柜故障的主要原因。

本文提出的工程技術方案，通過減小電纜溝與+0房間的溫濕度差，消除電纜溝的結露，達到了預期的效果。通過工程實踐，可以有效防止開關柜凝結的發生，降低開關柜因運行環境而失效的概率，從而為變配電站的安全穩定運行創造條件。
