接地電阻柜和接地開關柜示意圖(接觸器柜)詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

發電機油室采用FNR接地電阻柜(中性點接地電阻柜)保護發電機組。如果有多個柴油機組，接地電阻柜和接地開關柜(接觸器柜)應一起使用，以節約成本，減少占地面積，減少維護。

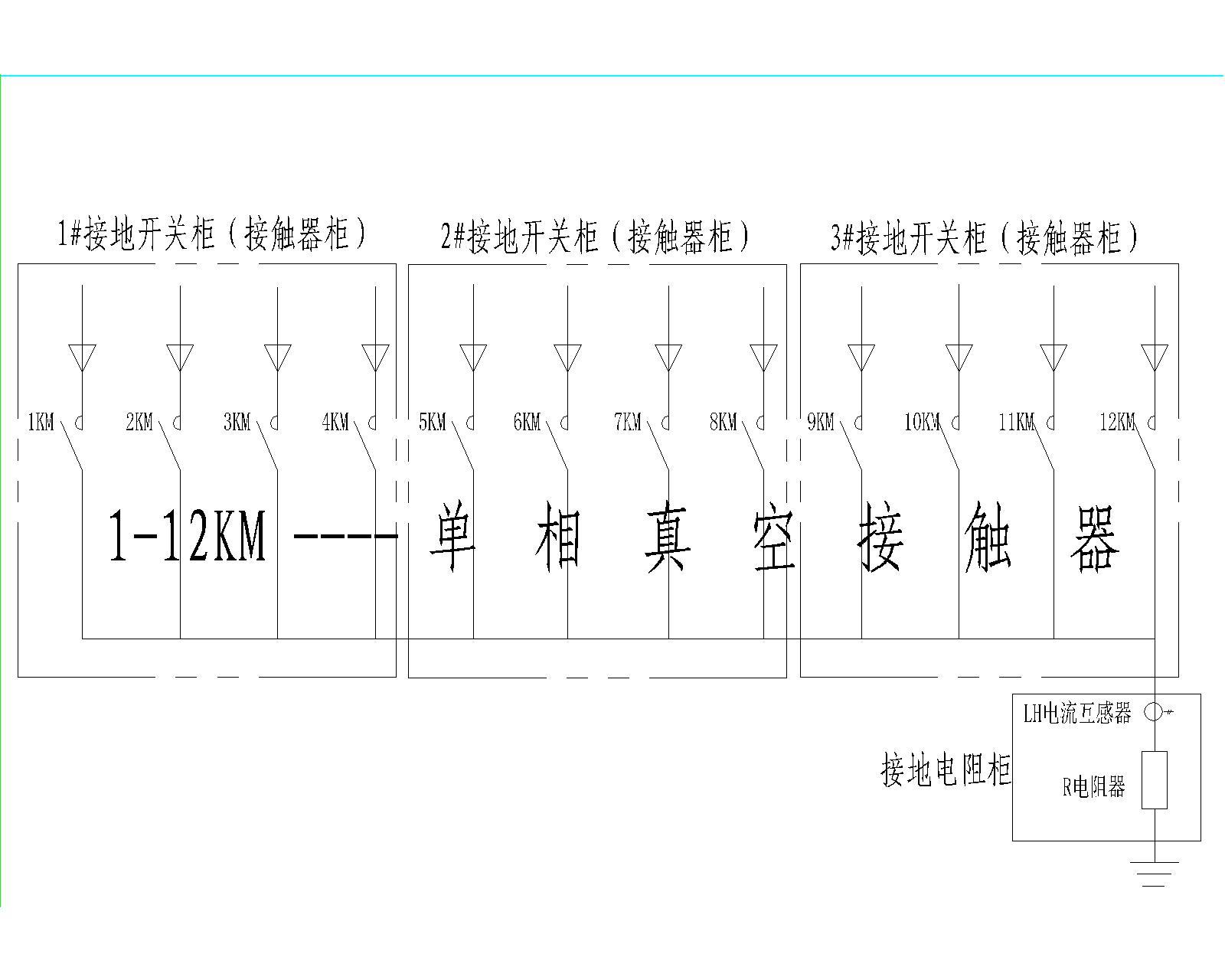

原理如下圖所示:

上圖所示為12臺機組共用一個接地電阻柜，12臺機組由3個接地開關柜(接觸器柜)控制的方案。

更多選型規格報價定制等問題可及時聯系廠家，以上就是接地電阻柜和接地開關柜示意圖(接觸器柜)全部內容。
