高壓開關柜合閘故障判斷及處理

高壓開關柜合閘故障判斷及處理詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

合閘故障的判斷和處理

合閘故障可分為電氣故障和機械故障。有兩種切換模式:手動和電動。未能手動開啟通常是機械故障。開關可以手動打開,而開關不能電動打開是電氣故障。

高壓開關柜合閘故障判斷及處理

(1)電氣聯鎖故障

為了確保系統的可靠運行,在高壓系統中設置了一些電氣聯鎖。例如,在具有雙向電源引入線的單母線分段系統中,要求雙向引入線柜和母線耦合器柜的三個開關中只有兩個可以組合。如果三者都關閉,將有反向動力傳輸?shù)奈kU(xiǎn)。并且短路參數改變,并聯運行短路電流增加。

母聯柜的聯鎖電路與兩個進線柜中的一個常開一個常閉串聯,然后并聯。通過這種方式,可以確保只有當兩個進線柜中的一個接通而另一個斷開時,總線耦合器才能傳輸功率。當高壓柜不能通電時,首先要考慮是否有電氣聯鎖,不能盲目手動切換。電氣聯鎖故障通常是操作不當,不能滿足切換要求。例如,雖然總線耦合器一個接一個地進入線柜,但是制動柜中的手車被拉出并且插頭沒有插入。如果聯鎖電路出現故障,萬用表可用于檢查故障位置。

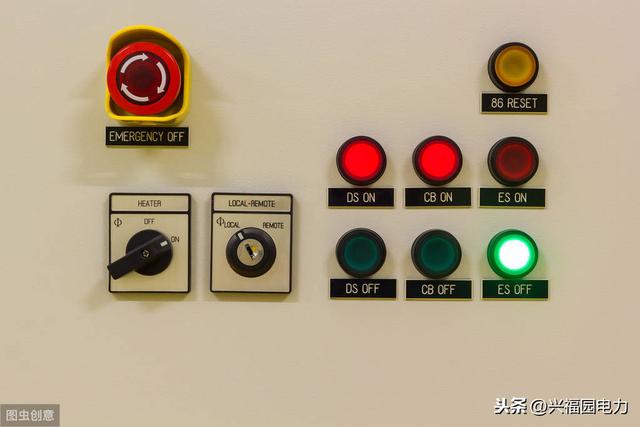

通過紅燈和綠燈判斷輔助開關故障簡單方便,但不太可靠??梢杂萌f用表檢查和確定。檢修輔助開關的方法是調整固定法蘭的角度,調整輔助開關連桿的長度等。

高壓開關柜合閘故障判斷及處理

(2)保護作用

在開關通電之前,線路中有一個故障保護電路,使防跳繼電器起作用。開關接通后立即跳閘。即使轉換開關仍處于閉合位置,開關也不會再次閉合并連續跳躍。

(3)合閘線圈故障

閉合線圈燒毀是短路故障。這時,異味、煙霧和短導火線出現了。閉合線圈設計用于短期運行,通電時間不能太長。關閉失敗后,應及時查找原因,關閉不應重復多次。尤其是CD型電磁操作機構的閉合線圈,由于電流大,容易燒壞。

測試電力傳輸通常用于修復高壓機柜無法接通的故障。這種方法可以消除線路故障(除了變壓器溫度和氣體故障)、電氣聯鎖故障和限位開關故障。故障位置基本上可以在手車內確定。因此,可以采用在試驗位置進行試驗送電,更換備用手車送電的方法進行應急處理。這樣可以事半功倍,減少停電時間。

(4)保護失效

目前,所有高壓柜都配有五種保護功能,要求開關不在操作位置或測試位置時不能接通。也就是說,位置開關沒有閉合,電氣開關不能閉合。這種故障在關閉過程中經常遇到。此時,運行位置燈或測試位置燈不亮。輕輕移動開關手車,關閉動力傳輸限位開關。如果限位開關的偏移距離太大,應進行調整。當JYN型高壓柜中的位置開關不能向外移動時,可增加一個V形件,以保證限位開關可靠閉合。

(5)控制回路開路故障

控制開關損壞和控制回路中線路斷開會阻止閉合線圈接收電能。此時,閉合線圈沒有動作聲。測量線圈上沒有電壓。檢查方法是用萬用表檢查開路點。

更多選型規格報價定制等問題可及時聯系廠家,以上就是高壓開關柜合閘故障判斷及處理全部內容。
