低壓銅排的設計應考慮以下幾個方面:

(此處添加了循環卡，請查看今天的標題客戶)

一、水平母線長度計算注意事項

二、進線支路母線長度計算

三、框架式斷路器柜母線計算注意事項

四、如何選擇豎排？

五、抽屜銅排長度如何計算

電容器柜銅排如何選擇？

一、水平母線長度計算

除了與機柜寬度相關外，水平母線的計算還應考慮以下幾點:

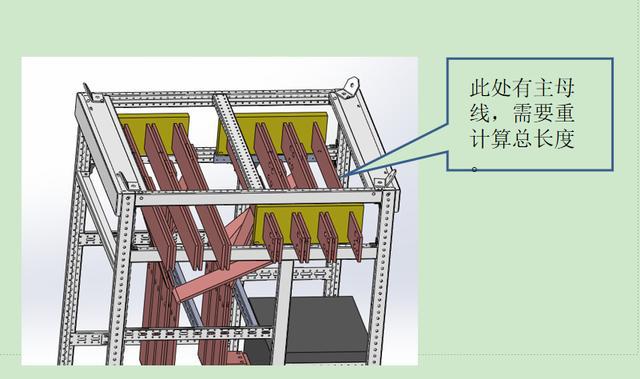

1.如果要求母排柜頂200，實際上，銅排的總長度不僅是200，而且是與柜內主母線重疊的部分。正常長度應計算為400。

2.上饋線水平母線的長度為機柜寬度。該計算僅適用于上部進料器。側入口線前后有水平母線，應予以考慮。原則上，至少應增加主母線寬度的一半。為了防止銅排計數不足，建議增加一個機柜主母線的位移量(如下圖所示)。

二、進線支路母線長度計算(銅側進線)

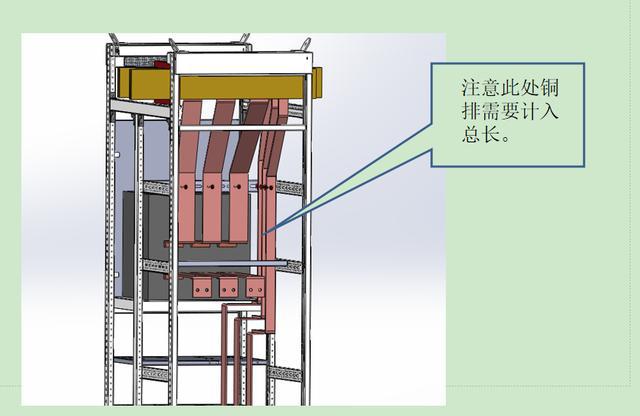

注:增加的機柜寬度的主排氣量和母排氣量計入進線分支排，以下銅排長度不包括主排氣量和母排氣量。

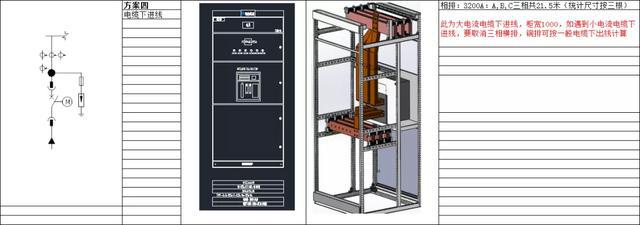

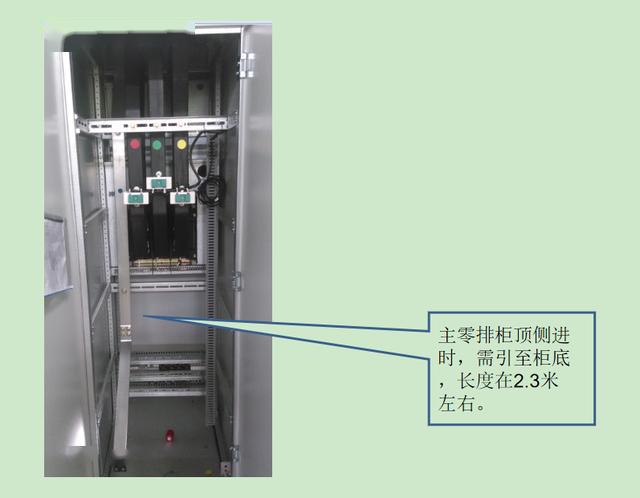

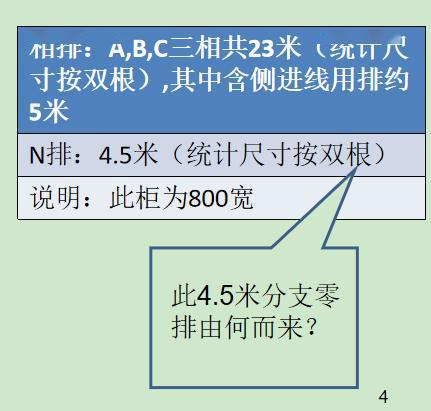

注:如果零排是機柜的頂側入口或采用三相四線制tn-s總線橋(槽)入口線，則該零排的報價應增加。如果是從tn-s導入的，則下一行的報價需要增加:也就是說，分支行需要大約2.3米。

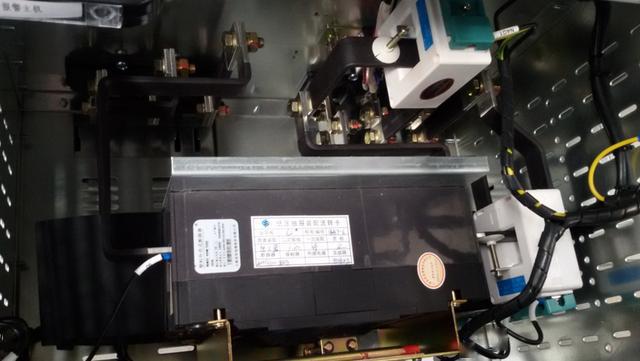

三、框架斷路器母線長度計算注意事項:

混合柜銅排的計算方法應該是一個框架斷路器+一個抽屜柜的數量，而不僅僅是單個框架或抽屜的數量。

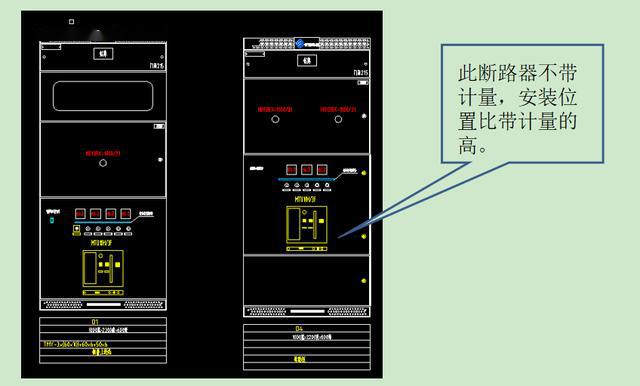

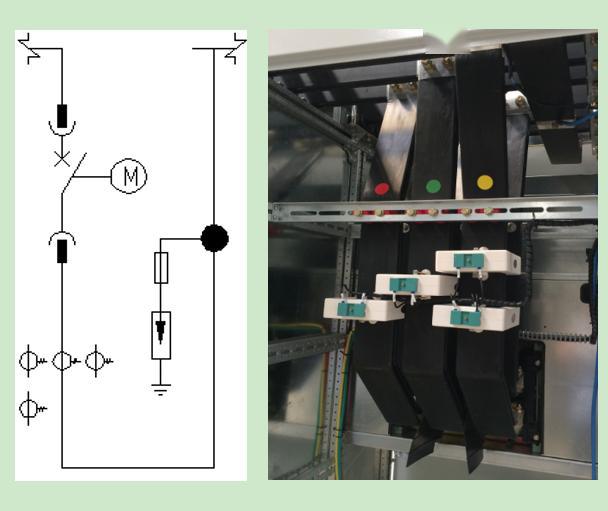

進線柜同時配有計量的方案，由于計量室通常比正常低壓儀表室高0.2米，原銅排長度每相增加0.4米。斷路器上方帶刀熔化開關的方案，銅排總長度也應增加0.4米。

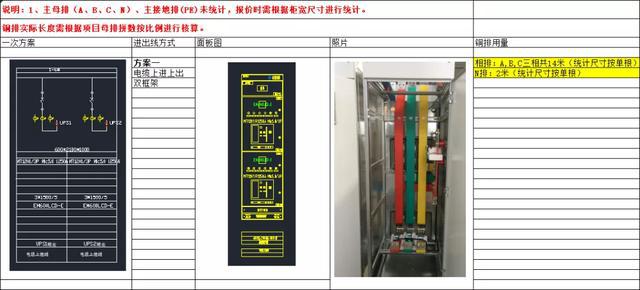

多框架出線柜每一框架對應的銅排長度不一致。

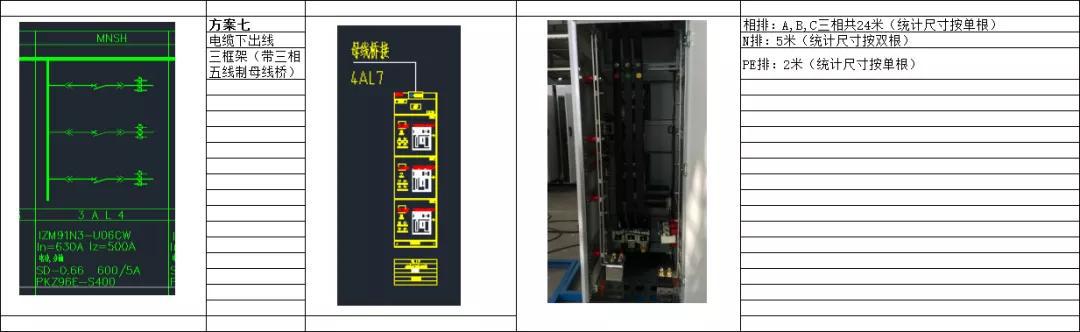

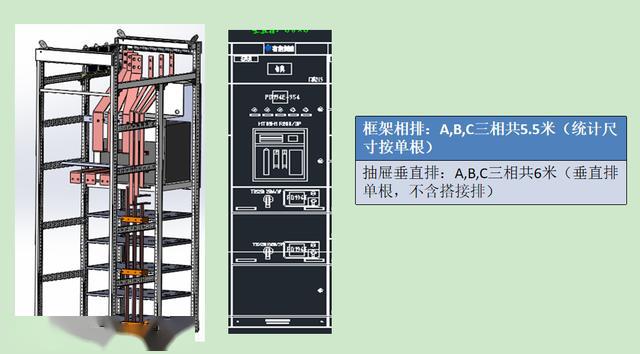

四、抽屜柜垂直母線的規格和長度計算方法:

成套設備或成套設備的一部分(如框架單元)中有幾個主電路。任一時刻通過所有主電路的大電流值之和與成套設備或成套設備選定部分的所有主電路的額定電流值之和之比即為額定分散系數。

以某出線柜為例:出線柜有7個塑料外殼，總恒流為1200安，則色散系數為1200 * 0.7 = 840安

抽屜滿時，柜體豎排單相長度為1955，報價為2000毫米；

每個階段的平均重疊行數是500(總線框架的前面)和400(總線框架的后面)。報價應視為500毫米

抽屜柜的垂直零排長度為12.00+0.300+0.300 = 1.8m

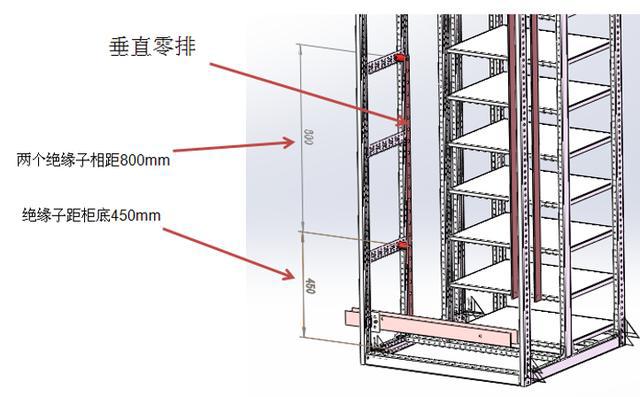

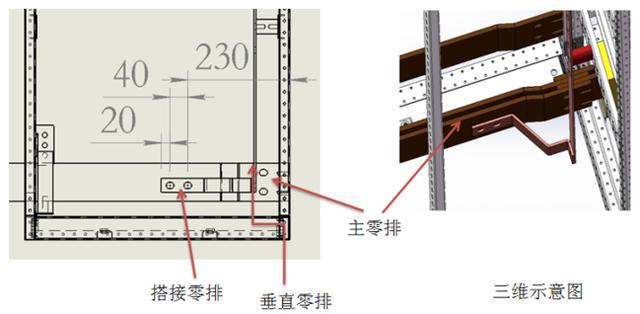

注:北京地區要求必須有垂直行和垂直零行并排排列。如為北京項目，該銅排必須以與零行相同的長度提交，其規格應按照GB7251.1的相關要求執行(見下頁)。

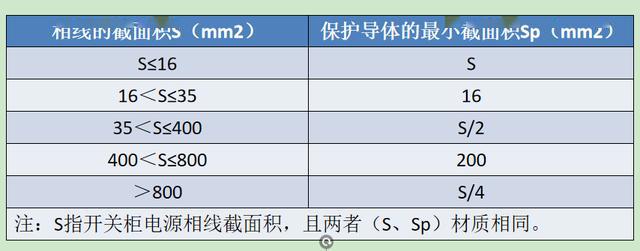

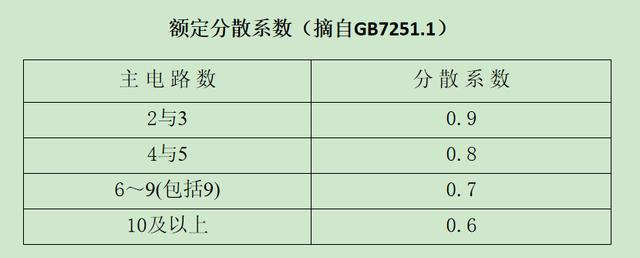

當無特殊要求時，保護線的截面應按下表執行

注意:

1.如果主母線的聚乙烯排圖紙有要求，原則上應遵循圖紙中的規范。如果沒有要求，應遵循上表。如果方案可以優化，則按照上表進行優化。

2.垂直零行的引用對象是垂直行。

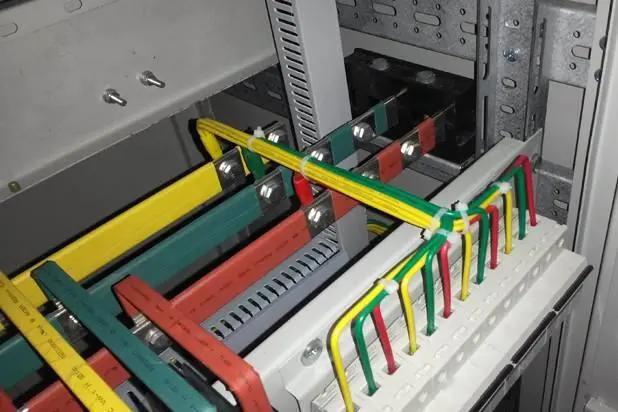

抽屜內銅排總長度為0.24+0.32+0.32+0.5+0.2+0.37+0.4+0.4+0.2 * 2 = 3.15米，報價時可考慮為3.5米。

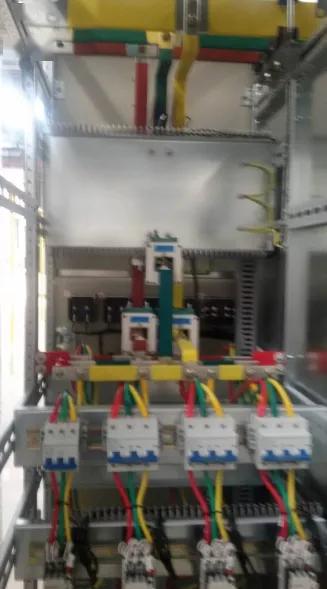

六.電容器柜中銅排長度的計算:

電容器柜中有一個三相水平行的概念。三相水平排通常與機柜寬度相同。電容柜通常有800、1000、1200寬。如果常規寬度為800米，現有標準是每相2米(垂直+水平)。如果機柜的寬度變寬，請補充相應的銅排長度。也就是說，每相1000寬加0.2米，每相1200寬加0.4米。

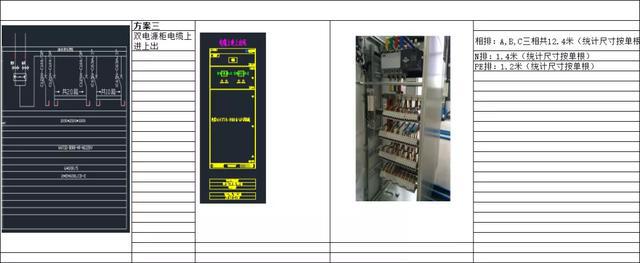

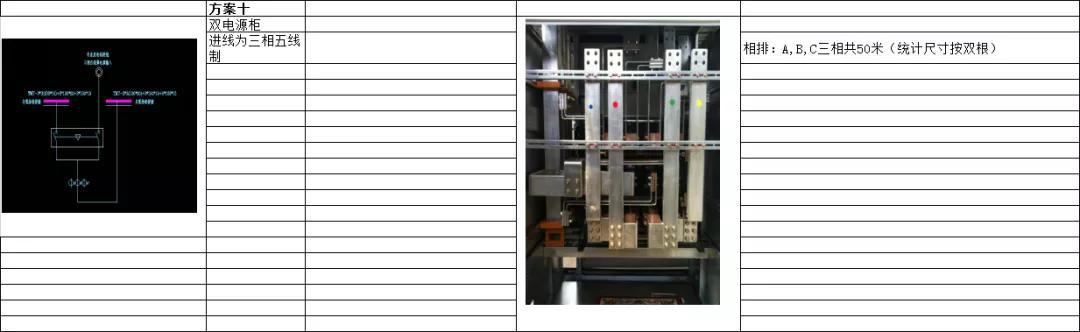

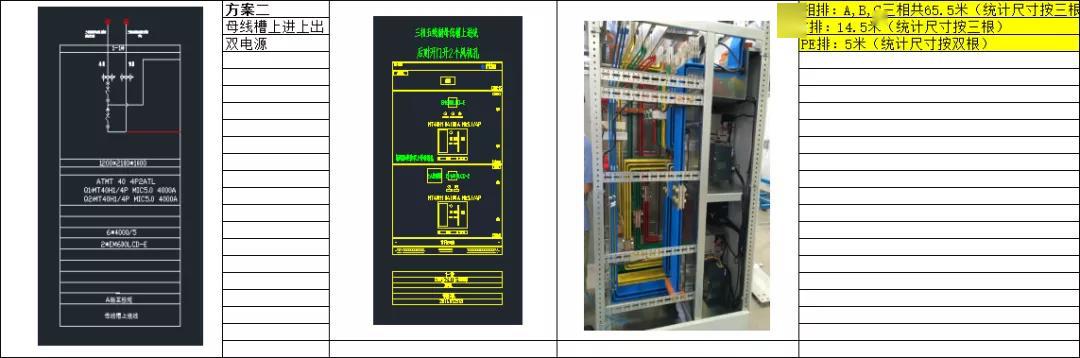

還有其他類型的銅排，如雙電源柜、總線耦合器柜、電纜入口柜等。請參考附件“低壓銅排的使用”中的文件。
