配電箱機柜的標識。在閱讀了各種配電箱的櫥柜詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

你想知道，這里都有。

01

配電柜型號

配電柜型號有很多，通常不同的制造商有他們自己的型號。

國內型號有MLS、GCS、GCK GGD等。；

國外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。

通用標準型號是GB7251.1

02

配電柜型號標簽

首先位:開路低電壓開關柜，閉合低電壓開關柜

第二名:固相萃取，固相萃取，混合萃取。

第三名:l(或D)-電源，K-控制，S-森源電氣系統

GGD更便宜，GCS和GCK更經濟。

示例:GGD/M/J①②③

g-交流低電壓配電柜

電氣部件的固定安裝和布線

d-電氣柜

m面板操作

靜電電容器

①-設計序列號:1。斷裂能力為15kA；2.斷裂能力為30kA；3.斷裂能力為50kA

(2)-主電路方案代碼

(3)-輔助電路方案代碼

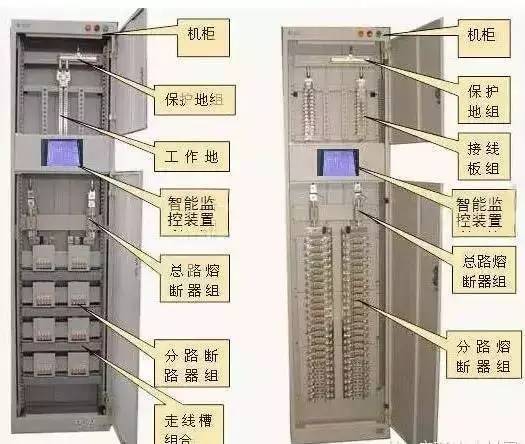

配電柜圖紙細節

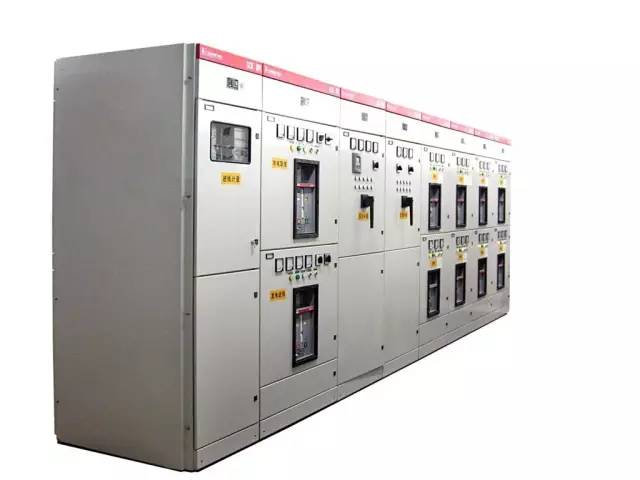

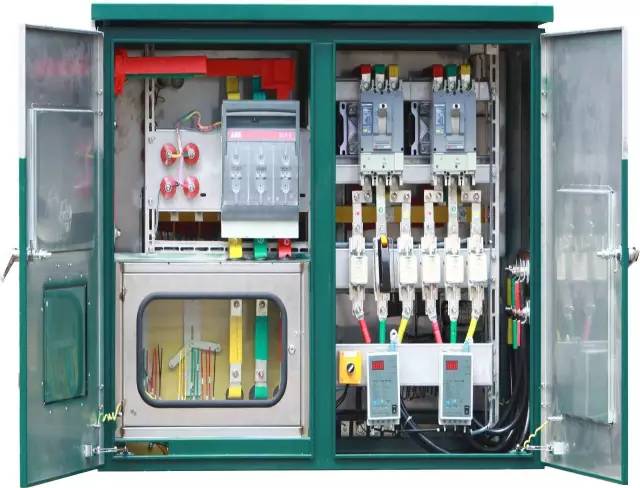

配電柜

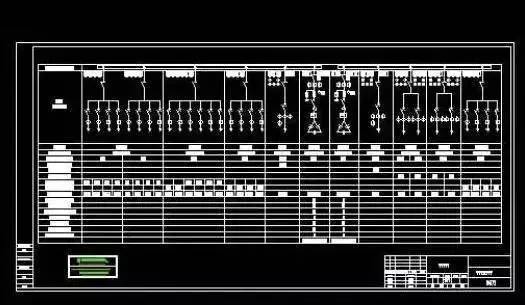

低電壓配電柜一次系統圖

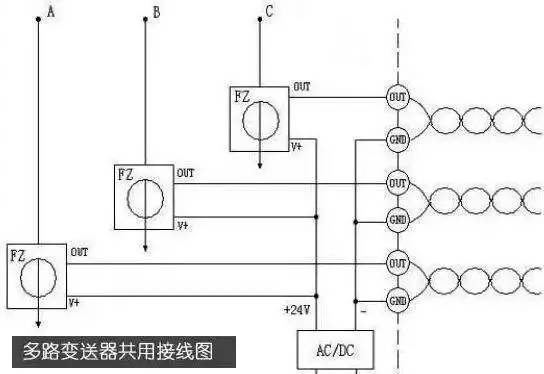

當我們看到一個以上的家庭平時用電，他們中的大多數是從a 配電柜發來的。一個簡單的接線圖是這樣的。

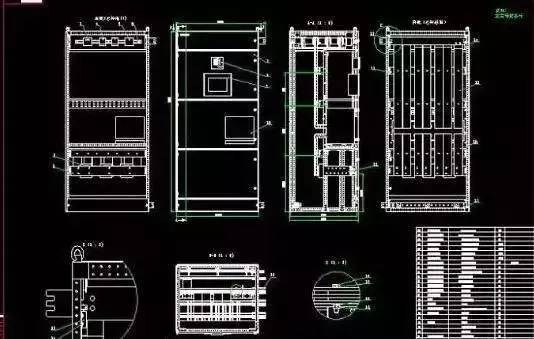

智能配電柜繪圖

2.配電板的電路圖分為一級原理圖和二級原理圖:一級原理圖為一級電路原理圖，二級原理圖為控制電路原理圖。

03

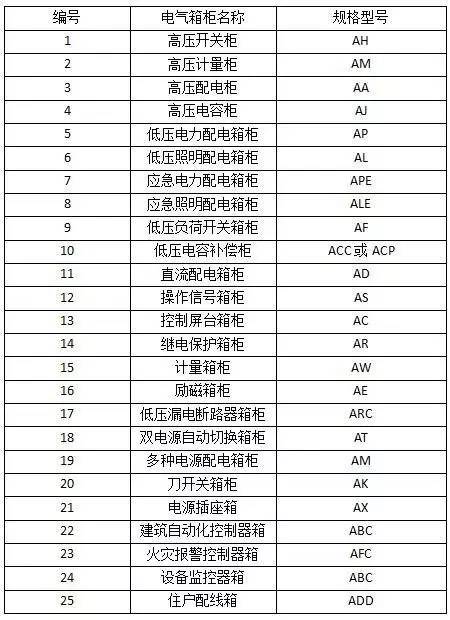

配電箱機柜標識

GCK，GCS，MNS是低壓萃取開關柜；

GGD，GDH、PGL固定在低電壓開關柜；

XZW合成配電箱；ZBW盒變電站；

XL，GXL低壓配電柜，施工現場箱；

JXF電器控制箱；

PZ20、PZ30系列終端照明配電箱；

XDD計量箱。

PXT (R) K-□/□-□/□-□/□/□-□/IP □系列規格型號解釋:

(1)PXT開包配電箱，暗包加(R)

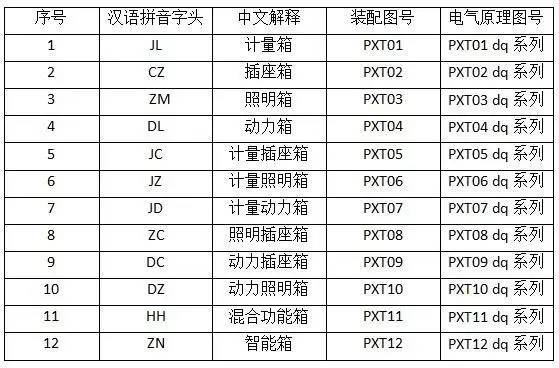

(2)K是表1所示的串聯接線方法。

(3)□/□額定電流/額定短期耐受電流容量:以數字表示，250/10:額定電流250A/額定短期耐受電流容量10kA，可根據客戶要求降低。

(4)□/□輸入線型:□/1單相輸入；□/3三相輸入；1/3表示混合輸入

(5)□×□出口電路:單相電路×三相電路、6×3單相6電路、三相3電路

(6)□/ □主開關類型/保護等級；1/IP30單相主開關/IP30；3/IP30三相主開關/IP30
