建筑工地的建筑電工老師傅教你如何理解建筑藍

建筑工地的建筑電工老師傅教你如何理解建筑藍詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

在我們的建筑電氣嵌入式項目中,設計院的設計藍圖是必不可少的!那么我們的電工學徒肯定會想學習更高水平的知識,同時跟隨師傅一段時間,并能夠根據計劃嵌入每條路線。總系統圖是主系統圖和班組長系統圖。然后安排工人去工作!因此,很少有學徒有機會接觸到這一點!但是如果你想有所發展,擁有自己的電氣工程合同會對你有所幫助。如何報價使用什么材料!

建筑電氣藍圖中配電箱系統圖的符號和字母是什么意思?我們來談?wù)劙桑?/p>

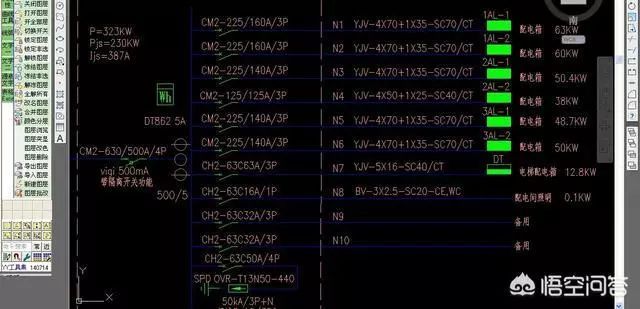

一。一般來說,從主箱到每層樓的回路箱是N1到n....!如圖所示

建筑工地的建筑電工老師傅教你如何理解建筑藍圖中的配電箱系統圖!

主軸承軸瓦

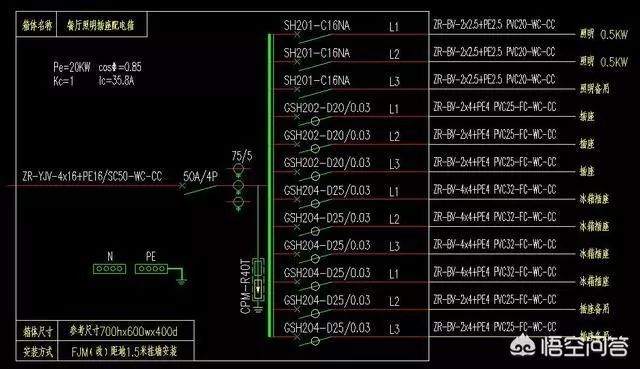

兩個。下圖顯示了一個普通的家用開關盒。L1、L2和L3用于三相380伏功耗,代表黃色、綠色和紅色相序,分別匹配漏電保護器或空氣開關!

建筑工地的建筑電工老師傅教你如何理解建筑藍圖中的配電箱系統圖!

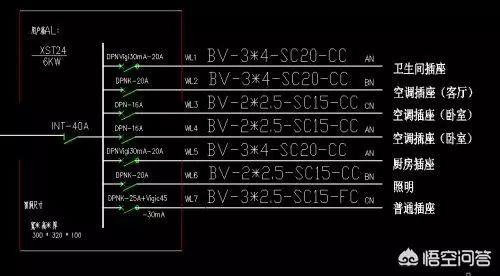

220伏家庭配電箱基本上使用WL1...或者我們...為了表示電路的數量:

建筑工地的建筑電工老師傅教你如何理解建筑藍圖中的配電箱系統圖!

娛樂場所和辦公場所基本上由W1至W表示....因?yàn)橛性S多照明電路參與其中!如圖所示:

建筑工地的建筑電工老師傅教你如何理解建筑藍圖中的配電箱系統圖!

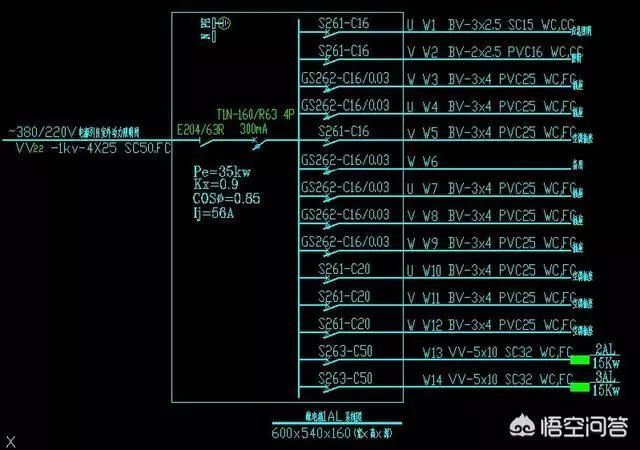

三個。讓我告訴你系統圖的含義。下圖是一個例子。

建筑工地的建筑電工老師傅教你如何理解建筑藍圖中的配電箱系統圖!

讓我們依次拍下上面的照片:

1.S26C16是1P16A斷路器。

2.第三行的紫外線和紫外線代表相序。

3.W1、W2、W3、W4等。表示照明、插座等電路的數量。

4.BV指聚氯乙烯銅芯硬線,ZRBV指阻燃聚氯乙烯銅芯硬線,RBV指聚氯乙烯銅芯多股軟電線,YJV22指鎧裝電纜。?!癇V3X2.5表示三根2.5平方的硬線,BV3X4表示三根4平方的硬線。

5.SC15、32、50、70代表焊接螺紋鋼管,SC代表焊接鋼管符號,16、32等。代表鋼管型號!有JDG和KBG鋼管與配件,如接頭彎曲等。聚氯乙烯20意味著20聚氯乙烯穿線管!PC20表示線圈!等等!

6.wc、cc、fc和ct分別代表

廁所表明它藏在墻里面。

CC隱藏在天花板里。

光纖通道埋在地下。

CT顯示它安裝在橋上。

廁所/廁所是指墻內部分和地面部分。

更多選型規格報價定制等問題可及時聯系廠家,以上就是建筑工地的建筑電工老師傅教你如何理解建筑藍全部?jī)?nèi)容。
