配電箱安裝標準是什么？

1.一般要求:1.1，配電箱，機柜的所有技術指標必須符合規范和設計要求。投標方應指定待生產產品的標準(國家標準GB7251、行業標準和企業標準)，并根據標準提供相應的國家標準、行業標準或企業標準(企業標準應高于國家標準或行業標準)。

1.2。所有電氣元件和技術參數必須符合設計要求。任何變更必須按正式工程資料(談判)表的要求填寫，并由設計院、建設單位、監理、施工單位和工廠代表簽字認可。否則，由此造成的損失由供應商負責。1.3。應根據本項目圖紙選擇代表性深色包裝、淺色包裝、配電柜個生產樣品。在此之后，應通知施工單位、監理和施工單位的相關人員進行驗收，然后才能全面生產。

2.箱(柜)體部分:

2.1配電箱，柜盤的各種指標必須符合國家有關要求。所有配電箱的機柜要求采用符合國家標準的冷軋鋼板。地板柜由2.0毫米厚的冷軋鋼板制成，厚度為600毫米及以上的照明配電箱及控制箱由2.0毫米厚的冷軋鋼板制成，厚度小于600毫米的由1.5毫米厚的冷軋鋼板制成。二層需要2毫米厚的冷軋鋼板。

2.2落地柜應配有活動頂蓋，配電箱個敲落孔不得打開。

2.3照明箱應配有二層門。二層與箱體、柜體之間的安裝螺栓不得小于M5。二樓的后沿和箱底不得小于30毫米

2.4(待填)配電箱使用推鎖，(待填)箱子和柜子使用萬能鎖，每個鎖配有兩把鑰匙。

2.5配電箱，機柜的金屬部件:電器的安裝板、支架和金屬外殼均接地良好；電器安裝在柜門和應用板等處。配電箱，裸銅軟線用于穿透透明塑料管，并在打開時與接地金屬框架可靠連接。

2.6。如果暗裝箱體的厚度小于3毫米，應在箱體左側的背面貼一塊總長度為40× 4的鍍鋅扁鋼，箱體兩端各長15厘米。板厚大于3毫米的箱體左側背面的上下兩端應焊接(鍍鋅扁鋼與箱體的焊接長度應符合規范要求)一塊-40× 4鍍鋅扁鋼，超出箱體15厘米。暗箱左右兩側中間上下10厘米處應鋪設一根L40×4×50角鋼(準備安裝時應使用固定箱)。

2.7。配電箱體，柜體型號體，材料和顏色由施工單位確定(有書面簽字記錄)。名人堂:名人向你展示他們的駕駛生活馬云、任志強、李嘉誠、劉傳志和史玉柱。

2.8。所有配電柜必須配備10#基礎槽鋼?；A(chǔ)槽鋼的外徑與配電柜(多柜平行時，10#基礎槽鋼為一個整體)的下口外徑一致。

2.9、兩個或兩個以上配電箱，機柜相鄰敷設時，箱、柜的高度和厚度應一致。如果工廠不清楚，可以聯系建筑公司實施。(見附表)

2.10動態照明配電箱內、接地排、接零排，必須有預留壓線位置，接地螺栓不少于M10，鍍鋅螺栓，接地點必須在箱的左下角。

3.組成部分:

3.1所有塑殼斷路器和開路斷路器應從公司產品中選擇(填寫)，雙電源斷路器應從公司產品中選擇(填寫)。制造商應提供與之匹配的電纜連接端子。例如，如果進線和出線電纜很大，而塑殼斷路器和空的開路端子很小，則應提供匯流條將端子引出。

3.2 配電箱，機柜中的電器和儀器需要進行耐壓和耐電流測試。例如，設計圖紙中設計的電表應由供電部門安裝。配電箱機柜應提供儀表安裝和測量位置，中標后不得進行價格調整(不含儀表)。

3.3其他部件、附件和材料應根據現行國家或行業技術標準進行選擇。

3.4提供所有部件和電線的合格證書和中文規范(如果實施強制認證，應提供CCC認證證書和CCC測試報告)。進口產品應提供檢驗證書。

3.5配電箱，在操作、控制和指示部件下必須有固定牢固的標簽架和機器標簽，如柜內的空開關、指示燈、按鈕和旋轉頭。

3.6電氣部件和規格參見系統圖型號(請注意各種控制要求，如樓宇自動化、消防、通風器、夜間照明、污水泵和一般設計說明)。如果每個組件的規格不清楚，請聯系設計部門。

4.組裝電線

4.1配電箱，機柜上的電器和儀表應符合電器和儀表的布置間距要求。

4.2所有緊固件均應鍍鋅。

4.3二次接線應由帶外殼的黑線制成，以便排序。電線直徑應符合制造商的標準。

4.4分層配電箱布線應考慮干線接入。

4.5開關端子應與導體截面相匹配。

4.6配電箱，電線與計量?jī)x表在柜內；例如，多芯銅線應通過套管或線頭壓接，并進行鍍錫。

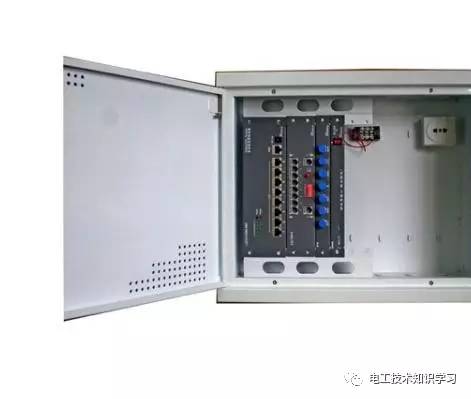

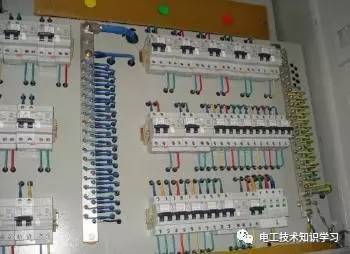

4.7電器安裝后的接線應排列整齊，用尼龍帶捆扎或用專用線槽固定，并卡在板后或柜內的安裝架上。布線應具有適當?shù)拈L(zhǎng)度。

4.8配電箱，安裝在機柜中的各種開關和繼電器在關閉狀態時不應充電。在垂直安裝中，上端連接到電源，而下端連接到負載。在水平安裝中，左端連接到電源，右端連接到負載。(指面向配電裝置)

4.9配電箱，機柜電源指示等。，應連接到主電源開關的前側。

4.10配電箱，柜內配線應根據設計圖紙的相序進行顏色分離。配電箱，機柜中的電源總線應標有彩色分相標志。相序顏色L1黃L2綠L3紅n淺藍聚乙烯黃/綠

4.11所有銅母線連接應進行鍍錫處理。外露部分應涂上黑色油漆并進行顏色編碼。

4.12接線整齊清晰，電線絕緣良好。當電線穿過鐵安裝孔和面板時，應安裝橡膠或塑料護套。

4.13配電箱，機柜中的n線和PE線必須配有匯流條。母線的尺寸必須符合相關規范。電線不能卷成彈簧。

4.14超高壓電線用于聚乙烯電線。鋼絲直徑應根據GB 50302002進行選擇

4.15配電箱，機柜應考慮氧化鎂和其他電纜的安裝空間。根據圖紙進出線規格和電線數量，在箱體二層板和箱體之間以及二層板和箱體周?chē)鷳?yīng)預留足夠的布線空間。配電箱時，箱體、二層板和柜面板應有明顯的不易脫落的設計編號，并符合圖紙要求(箱體和二層板應標有鋼字，箱號和柜號),隱蔽安裝配電箱箱體應有上下方向標志。

4.16對于進入交換機的兩條以上電纜(包括∏連接電纜), 2+主交換機的上端必須配備一個過處理裝置，并且過處理裝置的規格必須與系統圖中的電纜規格相匹配。

4.17配電箱，柜內的PE線不得串聯。與運動部件連接的聚乙烯電線必須由經過銅漂洗的錫軟編織線通過透明塑料管制成。同一個接地端子較多只能壓一根PE線。聚乙烯電線截面應符合施工規范的要求。

4.18 配電箱，消防設備的機柜和配電線路必須用紅色清楚地標出。

4.19禁止將兩根橫截面不相等的電線壓在一個端子上。較多可以在一個端子上壓兩根橫截面相等(小于6 mm2)的導線。

4.20配電柜在靠墻安裝之前打開門(待填充)。暗包裝是前接線，亮包裝是后接線。
